Erdbeckenspeicher: Schlüsselfertige PTES-Abdecktechnologie

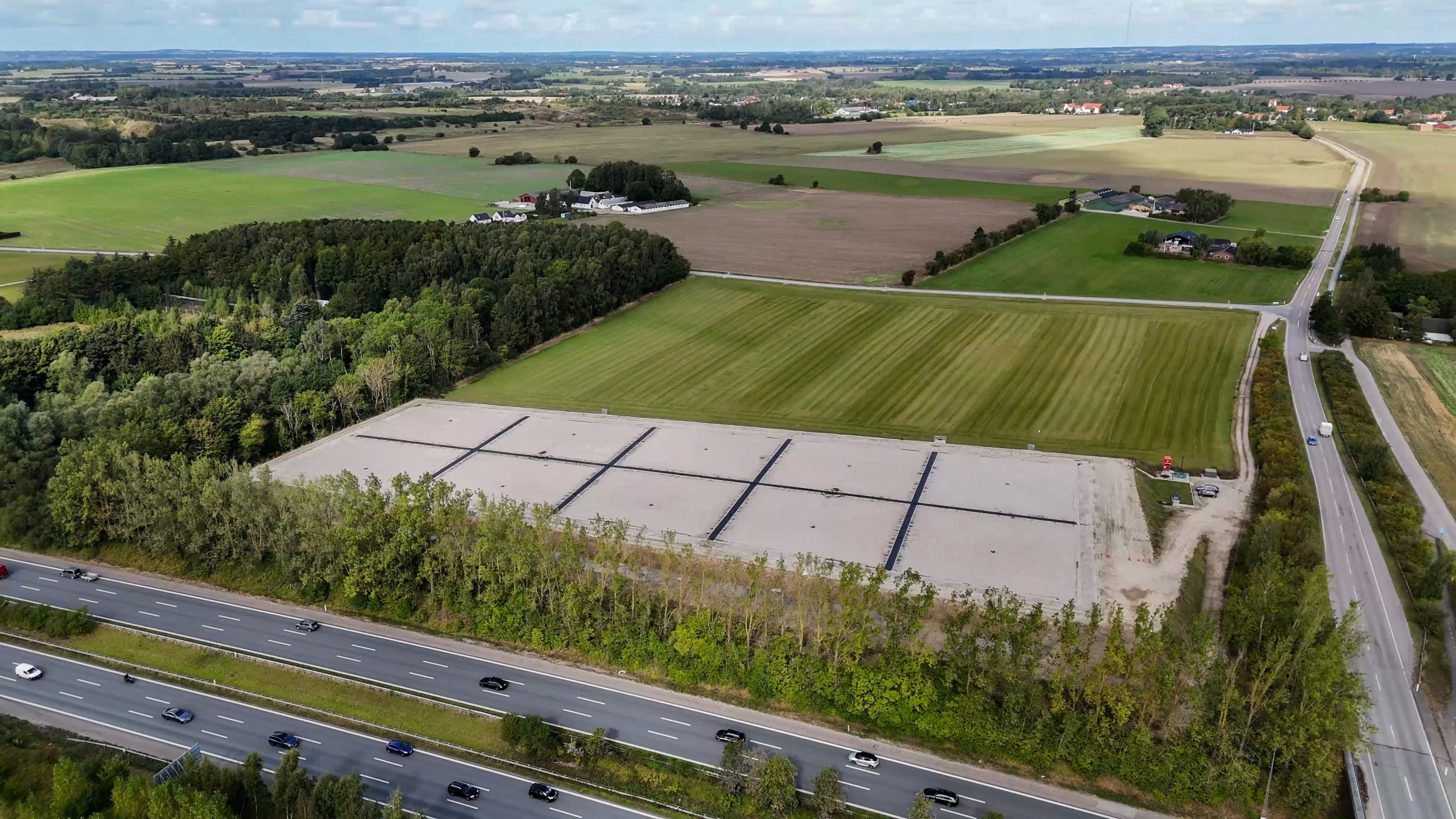

Høje Taastrup Fjernvarme und VEKS haben zwischen dem Fernwärmenetz des Großraums Kopenhagen und dem lokalen Netz von Høje Taastrup einen Erdbeckenspeicher für thermische Energie (PTES) mit einem Volumen von 70.000 m³ errichtet. Der Speicher verfügt über eine Kapazität von 3.300 MWh und kann Wärme mit einer Leistung von bis zu 30 MW aufnehmen beziehungsweise wieder abgeben.
Im Unterschied zu klassischen saisonalen Wärmespeichern wird dieser Speicher vor allem in Abhängigkeit vom Strommarkt betrieben. Die angeschlossenen Müllverbrennungs- und KWK-Anlagen können zu bestimmten Zeiten besonders wirtschaftlich Wärme erzeugen. Diese Zeitfenster fallen jedoch nicht immer mit dem tatsächlichen Wärmebedarf zusammen. Der Speicher nimmt überschüssige Wärme auf und stellt sie später bedarfsgerecht wieder zur Verfügung.
Dadurch wird der Speicher nahezu täglich be- und entladen – und nicht, wie bei saisonalen Speichern üblich, nur im Rahmen weniger Speicherzyklen pro Jahr.
Die Aufgabe
Bei der Planung der Speicherabdeckung waren zwei besondere Anforderungen zu berücksichtigen: Zum einen musste die Abdeckung bereits während der Bauphase des Speicherbeckens montiert werden. Zum anderen musste sie für die hohe Anzahl an Lade- und Entladezyklen ausgelegt sein. Die Konstruktion hebt und senkt sich mit dem Wasserstand und muss diese Bewegungen dauerhaft und zuverlässig mitmachen.
Die Lösung
aalborg hc systems lieferte die rund 11.000 m² große Speicherabdeckung. Zum Einsatz kam eine diffusionsoffene Konstruktion der zweiten Generation, die auf langjähriger Erfahrung aus dem Betrieb vergleichbarer Systeme basiert.
Die Abdeckung ist in zehn separat entwässerte Bereiche unterteilt, die jeweils mit einer eigenen Pumpe ausgestattet sind. In die Dämmschicht integrierte Sensoren erfassen kontinuierlich Feuchtigkeit, Temperatur und Wärmefluss. So können der Zustand und die Leistungsfähigkeit der Abdeckung rund um die Uhr überwacht werden.
Projektdaten
Aufgabe: EPC-Lieferung
Auftraggeber: Høje Taastrup Fjernvarme & VEKS
Technologie: PTES-Abdeckungslösung
Abdeckungsfläche: 11.000 m²
Speichervolumen: 70.000 m³
Speicherkapazität: 3.300 MWh
Abschnitte: 10, jeweils mit eigener Pumpe
Pumpenleistung: 18
✧ EUDP-gefördertes Entwicklungsprojekt · Gewinner eines europäischen Preises für Sektorkopplung
„Die Anlage ist inzwischen seit über drei Jahren in Betrieb, und die Kosten für die Abdeckung waren bislang minimal. Auch hinsichtlich Betrieb und Wartung hat sich die Lösung hervorragend bewährt.“
Tom Jensen
Betriebsleiter, Høje Taastrup Fjernvarme
